SHARP EL-803 1972年ごろの 1チップLSI電卓 |
 |
 |
 |
 |
 |

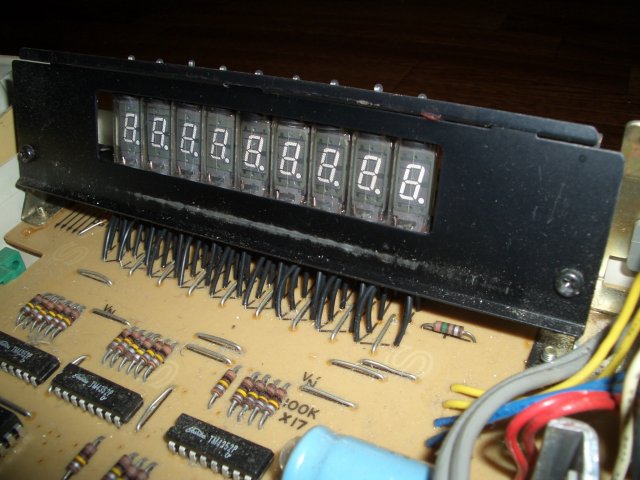

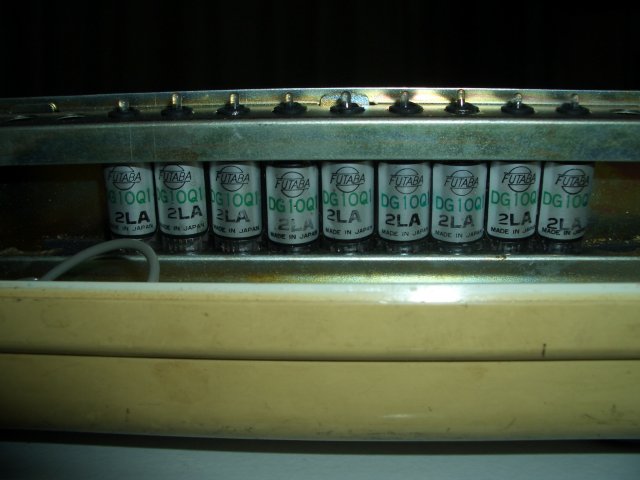

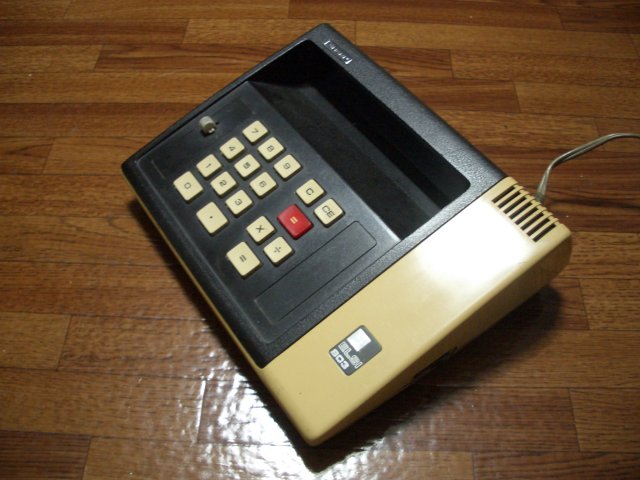

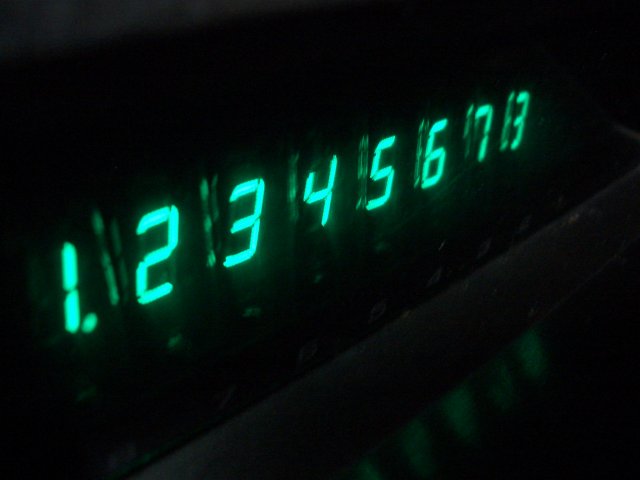

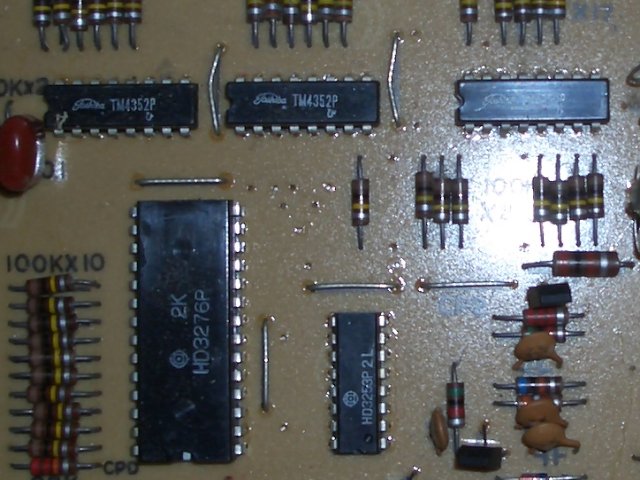

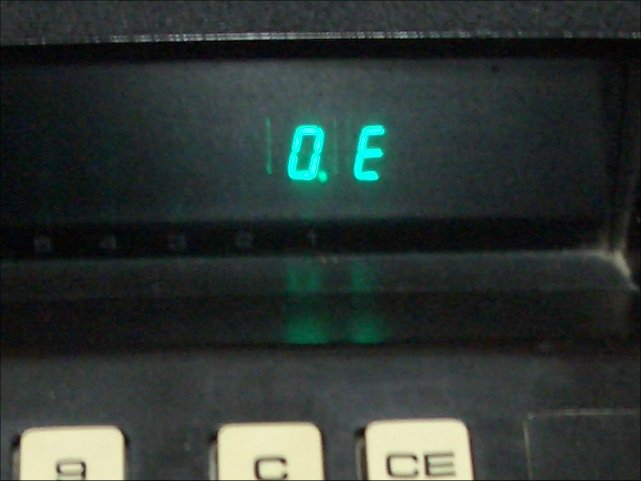

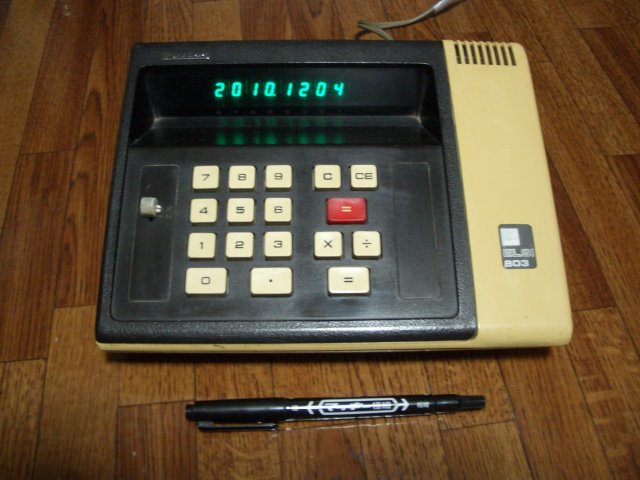

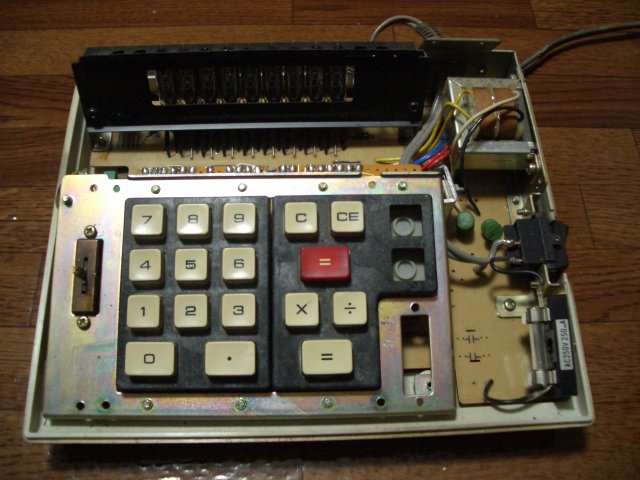

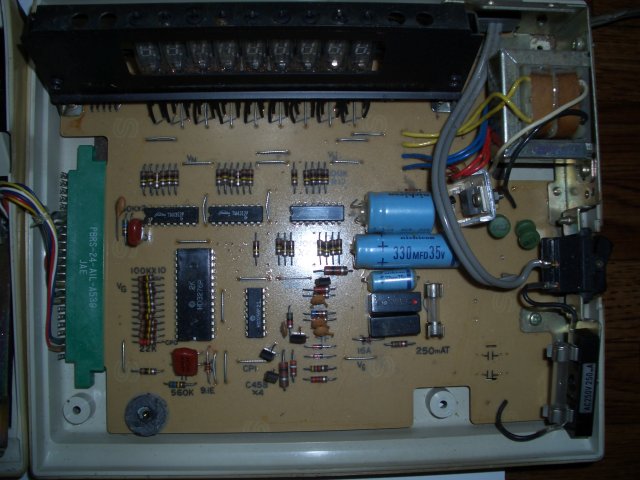

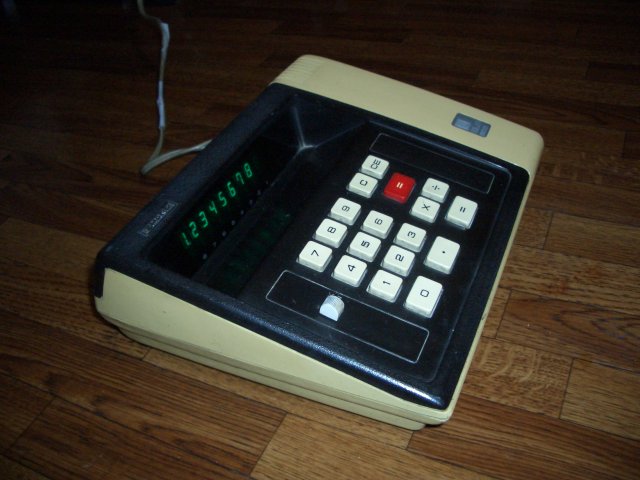

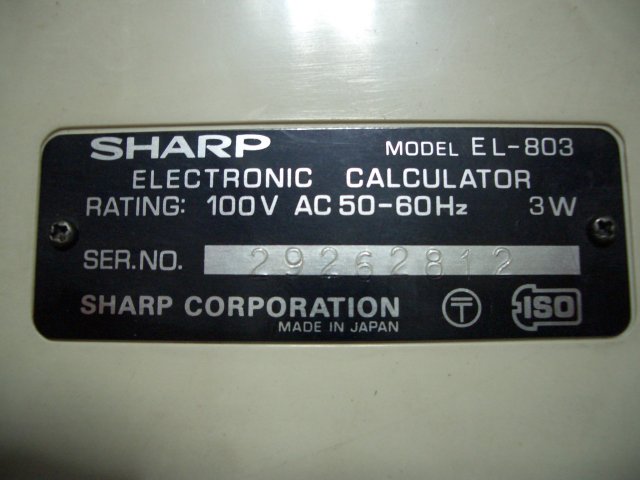

| 1972年ごろの1チップLSIを使用したシャープの電卓である。 モデル名は「EL-803」だが、ケーストップには「ELSI803」のエンブレムが付く。 メインのLSIはHITACHIのHD3276Pで28pinのDIP。 これにHITACHI HD3253P ×1個とTOSHIBA TM4352P ×3個が周辺に付く。 表示器は独立した表示菅 FUTABA DG10Q1 ×9本で構成されていて、8桁＋符号またはエラー1桁を表示する。（右端が符号(-)とエラー（E)表示用） 基板はすべて片面プリント基板で3枚ある。 メイン回路＋表示器＋電源が1枚の基板に搭載されている。 これにテンキーボード用と演算キーボード用各1枚の基板2枚が加わる。 計算機能は浮動小数点の加減乗除と定数乗除計算。 電源はAC100V(50/60HZ)入力のみで3W。 演算キーは次の6個。 [C]：クリア [CE]：最後の入力クリア（訂正） [＝(赤)]：減算 [＝(白)]：加算 [×]：乗算 [÷]：除算 例えば、６＋３＝９の場合、「６」[＝(白)]「３」[＝(白)]と打鍵すると「９」が結果表示される。 ９−８＝１の場合は、「９」[＝(白)]「８」[＝(赤)]と打鍵すると「１」が結果表示される。 そしてエラーになった場合は右端の桁に「E」が表示される。 |
|||
